Svařovací stůl s filtrační jednotkou i odsáváním
Popis
Svařovací stůl s polohovatelným sopouchem a zabudovanou recirkulační filtrační jednotkou s vícestupňovou filtrací určený na odsávání a filtraci plynných exhalátů vznikajících při procesu svařování, vytváří dokonalou ochranu svářeče.
Pracovní prostor stolu je od okolního prostředí oddělen vzduchovou clonou, která zabraňuje pronikání kouřových zplodin vznikajících při svařování do prostoru mimo svařovacího stolu. Pracovní plocha dovoluje neomezenou práci se svařencem ve vertikálním i horizontálním směru. Z 1/3 ji tvoří ocelový rošt. Zbytek pracovní plochy je tvořen vyztuženým ocelovým plechem v RAL odstínu s možností umístění kotevních prvků (svěrák apod.). Pod roštem je sběrná nádoba na opalky a strusku po svařování. Samotný svařovací prostor je osvětlen dvěma svítidly, zabudovanými v odsávacím sopouchu.

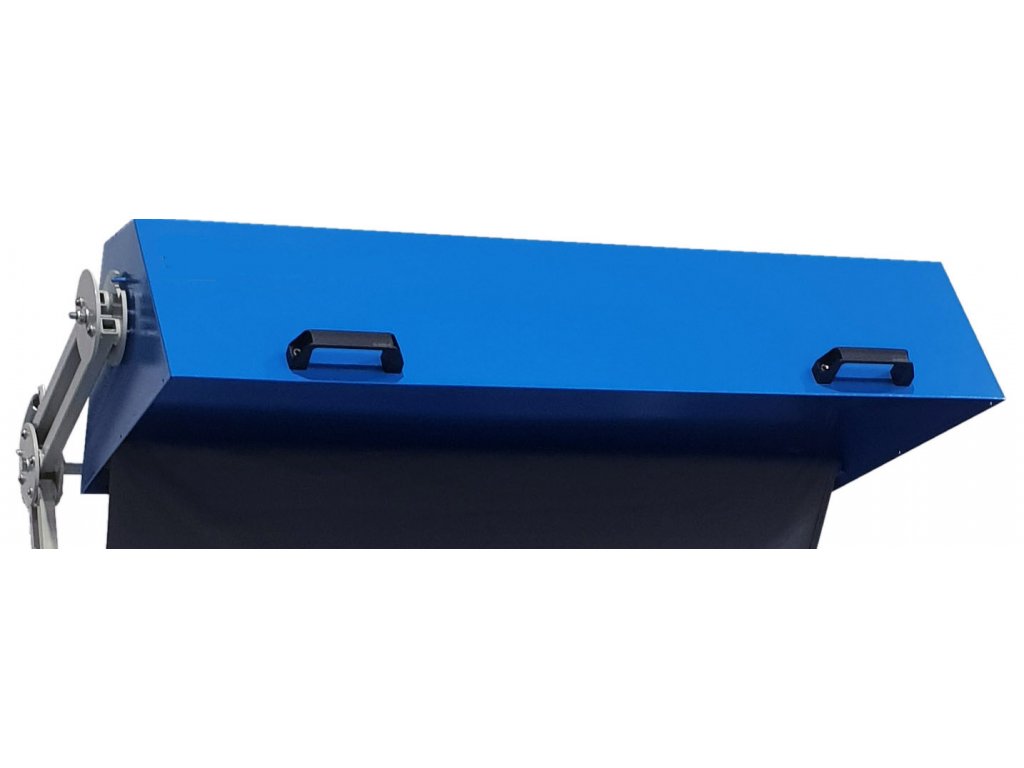

Kouřové zplodiny jsou zachycovány a následně odsávané prostřednictvím polohovatelného odsávacího sopouchu, odkud jsou vedené do recirkulační filtrační jednotky umístěné ve spodní části stolu. Ta je umístěna na kolejničkách, což zajišťuje snadnou dostupnost při výměně filtrů. Výhodou stolu je, že ho není nutné napájet do vzduchotechniky, ani realizovat v souvislosti s jeho uvedením do provozu žádné stavební úpravy.
Filtrační jednotka je vybavena ve standardu dvoj-stupňovou filtrací tvořenou předfiltrem a absolutním HEPA filtrem. Ty zaručují nadstandardně vysokou, více než 99,9% účinnost filtrace nejen plynných, ale také pevných částic obsažených v odsávaném vzduchu. Výměna filtrů je řešena kazetovým způsobem a je jednoduchá, rychlá a cenově výhodná. Za příplatek je možné filtry doplnit o další mechanický filtr, tukový filtr, případně o chemickou filtraci. Sestava filtrů se tak dá nakombinovat dle individuálních požadavků.
Kolik filtry vydrží? Při běžném používání filtry vydrží minimálně rok. Při častém to může být i méně, obecně se znají běžné případy kdy filtry vydrží půl až po 2 roky. Ale existují i zákazníci, kteří mají stůl déle než dva roky a ještě žádný filtr neřešili. Je to velmi individuální a záleží hodně na prašnosti, intenzitě, druhu odsávané vzdušniny apod.
| Výhody tohoto řešení: | |
|
 |
| Technické parametry | |
| Parametr | Hodnota |
| Rozměr svařovacího stolu (š x h x v): | 1210 x 950 x 1750 mm |
| Rozměr celkové svařovací plochy (š x h): | 1065 x 652 mm |
| Rozměr svařovacího roštu (š x h): | 765 x 310 mm |
| Účinnost filtrace: | 99,995% pro částice o velikosti 0,3 um |
| filtrační stupně | 3 až 4 |
| 1. filtrační stupeň (standard) | tukový Al filtr |
| 2. filtrační stupeň (standard): | mechanický předfiltr tř. G4 |
| 2. filtrační stupeň (příplatkový): | mechanický tr. M5, mechanický tr. F8 nebo chemický filtr |
| 3. filtrační stupeň (standard): | absolutní HEPA filtr, tr. H13 |
| Filtrační plocha HEPA filtru: | 17 m2 |
| Signalizace zanesení filtrů: | ano |
| Typ ventilátoru: | radiální |
| Maximální odsávací výkon ventilátoru: | 1700 m3 / hod. |
| Množství přefiltrovaného vzduchu: | 1000 m3 / hod. |
| Regulace výkonu ventilátoru: | ano |
| Výkon motoru: | 0,55 kW |
| Délka přívodního kabelu: | 4,5 m |
| Napětí síťové: | 1N / PE AC 230V 50 Hz |
| Hmotnost (ZÁKLADNÍ / s odsáváním): | 100 kg |
| Hmotnost (KOMPLET): | 180 kg |
| Max. hlučnost (KOMPLET): | <70 dB |
| Standardní barevné provedení: | bledě šedá RAL7035 / modrá RAL5015 |
| Tento stůl nabízíme také ve verzích: | |
|
ZÁKLADNÍ TYP: BEZ FILTRAČNÍ JEDNOTKY I BEZ ODTAHOVÉHO VENTILÁTORU k napojení přímo do potrubí nebo do vzduchotechniky, které jsou již vybaveny odtahovým ventilátorem. Odsávací sopouch v tomto typu stolu je bez osvětlení. |
STŘEDNÍ TYP: BEZ FILTRAČNÍ JEDNOTKY ALE S ODTAHOVÝM VENTILÁTOREM vybavené potrubním odsávacím ventilátorem zajišťujícím odtah kouřových zplodin. Tento typ stolu má na rozdíl od základního typu zabezpečený odtah vlastním ventilátorem. Tento typ stolu je vhodný na dopojení do kratších odsávacích větví. |
